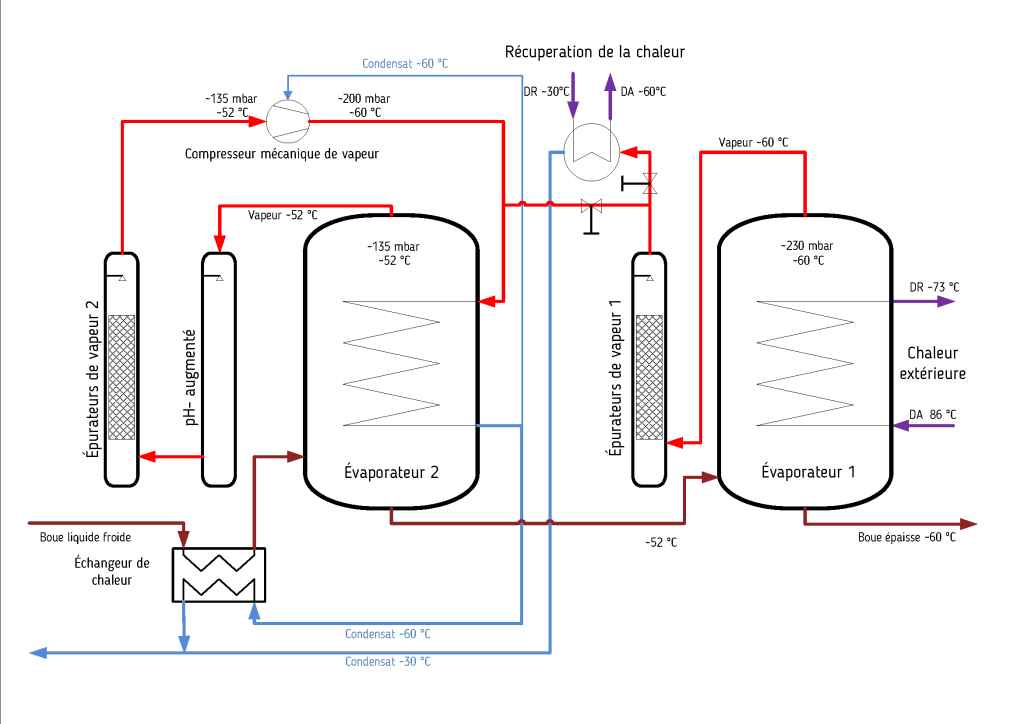

compresseur mécanique de vapeur

1. chauffage dans l’évaporateur 1 :

Le contenu de l’évaporateur 1 est chauffé à l’aide de la puissance thermique de la centrale de cogénération jusqu’à ce que de la vapeur soit produite.

Utilisation de la vapeur dans l’évaporateur 2 :
La vapeur produite (buées) par l’évaporateur 1 est utilisée pour chauffer l’évaporateur 2.
Dans l’évaporateur 2, les vapeurs purifiées se condensent dans les plaques d’évaporation, l’énergie de condensation étant utilisée pour chauffer le contenu de l’évaporateur 2.

3. poursuite du processus de vaporisation dans l’évaporateur 2 :
Dès que de la vapeur est produite dans l’évaporateur 2, les conduites de vapeur sont connectées de manière à ce que les vapeurs de l’évaporateur 2 soient comprimées par le compresseur mécanique de vapeurs (MBV).
Les vapeurs comprimées sont ensuite utilisées comme vapeur de chauffage pour l’évaporateur 2.

4. contrôle de la température des buées comprimées :
Dans le CVM, les vapeurs sont comprimées, ce qui entraîne une augmentation de la température.
Afin de ne pas introduire de vapeur surchauffée dans les plaques d’évaporation, du condensat est injecté pour refroidir la vapeur comprimée.

5. utilisation de vapeur supplémentaire et condensation :
Pour fournir suffisamment de vapeur de chauffage à l’évaporateur 2, une partie de la vapeur de l’évaporateur 1 peut être envoyée.
Les buées restantes de l’évaporateur 1 sont dirigées vers l’utilisation de la chaleur où elles sont précipitées sous forme de condensat.

6. utilisation et stockage de la chaleur :
La puissance thermique contenue dans les vapeurs condensées est extraite.
Cette chaleur peut être soit stockée temporairement dans un accumulateur de chaleur, soit utilisée directement.
