Vapogant
Gärrestverdampfung
Die Gärrestverdampfung Vapogant funktioniert als Nährstoffmanager, in dem er die Gärreste der Biogasanlage soweit aufbereitet, dass ein nutzfähiger, konzentrierter Dünger entsteht.
Wir entziehen dem Gärrest mit der Vakuumverdampfung den Wasseranteil. Gleichzeitig wird flüchtiger Stickstoff gebunden, sodass Verluste beim Ausbringen minimiert werden und der Stickstoff in Form von Ammoniumsulfat-Lösung (farmAS®) zur Verfügung steht.
Ziel ist es, mit der verfügbaren Abwärme 100% der Gärprodukte, die in der Biogasanlage entstehen, einzudicken bzw. zu veredeln.
Die Anlage ist in einer Modulgröße von 400 kW oder 500 kW erhältlich.
Der Prozess
Der Prozess der Gärrestverdampfung umfasst mehrere Schritte:
1. Mechanische Separation: Gärreste werden durch ein Sieb in flüssige und feste Phase getrennt. Der Feststoff wird zwischengelagert und kann als Dünger genutzt werden.
2. Erwärmung und Vakuumverdampfung: Die Flüssigphase wird erhitzt und unter Vakuum gesetzt, wodurch sie teilweise verdampft und eingedickt wird. Dies geschieht in einem energieeffizienten Verfahren, das Wärmerückgewinnung nutzt.
3. Brüdenwäscher: Die Gasphase wird mit Schwefelsäure behandelt, um Ammoniak in Ammoniumsulfat umzuwandeln, das separat gelagert wird.
4. Kondensation und Kühlung: Der verbleibende Dampf wird zu Wasser kondensiert und die gewonnene Wärme wird wiederverwendet. Das Destillat wird gekühlt und als Kühlmittel genutzt.
5. Vakuumerzeugung und Gasrückführung: Eine Vakuumpumpe erzeugt das notwendige Vakuum und führt entweichende Gase zurück in die Biogasanlage.
6. Ausschleusung des Konzentrats: Das eingedickte Konzentrat wird am Ende vakuumdicht ausgeschleust und enthält alle Nährstoffe außer Ammoniak, das als Ammoniumsulfat gespeichert wird.
Die Anlage ist modular aufgebaut und hat eine Verdampfungsleistung von bis zu 2,5 Liter pro kW therm, abhängig von verschiedenen Betriebsbedingungen.
Was kann der VAPOGANT?
Wärmenutzung
- Effiziente und ganzjährig sinnvolle Wärmenutzung
- Sicherer KWK-Bonus durch effiziente Düngemittelproduktion
- Einfache Integration bei Bestandsanlagen
(auch bei Teilwärmenutzung) - Mehrfachnutzung (mehrstufig) durch Vakuumsystem
- Wärmerückgewinnung:
1. Verdampfung 2. Fermenterheizung - Automatikgeführte 100% Abnahme der Wärme
Lagerung
- Der eingedickte Gärrest hat wesentlich weniger
Volumen und spart bis zu 70% der Gärrestlagerkapazitäten - Gärrestverdampfung als Alternative zum Bau
zusätzlicher Gärrestlager - Durch Novellierung der AwsV und Düngeverordnung
kein weiteres Gärrestlagerproblem - Enorme Eindickung der Flüssigphase
- evt. keine Störfallverordnung notwendig
Transport
- Weniger Volumen bedeutet weniger Fahrten
(Entlastung von Straßen und Bevölkerung) - Weniger Überfahrten auf dem Feld durch
Nährstoffe in konzentrierter Form - Das Witterungsrisiko wird gesenkt und die
Schlagkraft bei der Ausbringung erhöht
Emissionen
- 100 % geschlossenes System
- Vollständige Kondensataufbereitung
- Keine Gerüche
- Keine Abgase
- Kein Lärm (60 dB in 10 m)
- Kein Feinstaub
- Abgasrückführung Vakuumpumpe in das Gassystem der Biogasanlage oder Aktivkohlefilter
Nährstoffmanagement
- Nutzung von Stickstoffdünger über 170kg N-Grenze
hinaus möglich - Sehr geringe N-Verluste bei Lagerung und Ausbringung
- Aufwertung des Gärrests zu transportwürdiger Ammoniumsulfat-Lösung (farmAS®) und konzentriertem
Dünger (farmLC®) - Weniger Stickstoffverluste durch Ammoniakemissionen
auf dem Feld, somit auch Einsparung von Stickstoffzukauf - Besseres Nährstoffmanagement: Nährstoffe können
durch die getrennte Nähstofffraktionen viel effektiver
und gezielter eingesetzt werden
Ausbringung/ Düngung
- Bestes Nährstoff management
- Erhöhte Nährstoff konzentration:
→ Geringeres Witterungsrisiko
→ Weniger Fahrten
→ Höchste Schlagkraft - Stickstoff verluste sind sehr gering
- Deutliche Reduzierung des Düngerzukaufs
- Zusatznutzen durch Schwefeldüngung
Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.
Mehr InformationenWir erklären euch den Vapogant
factfeeder
Nutze den Gärrest deiner Biogasanlage und stelle damit einen hochwertigen Mineraldünger her! Wir erklären dir, wie der Vapogant deinen Gärrest optimal aufbereitet und veredelt.
Kreislauf der Gärrestverdampfung Vapogant
Technischer Vorgang der Gärrestverdampfung Vapogant

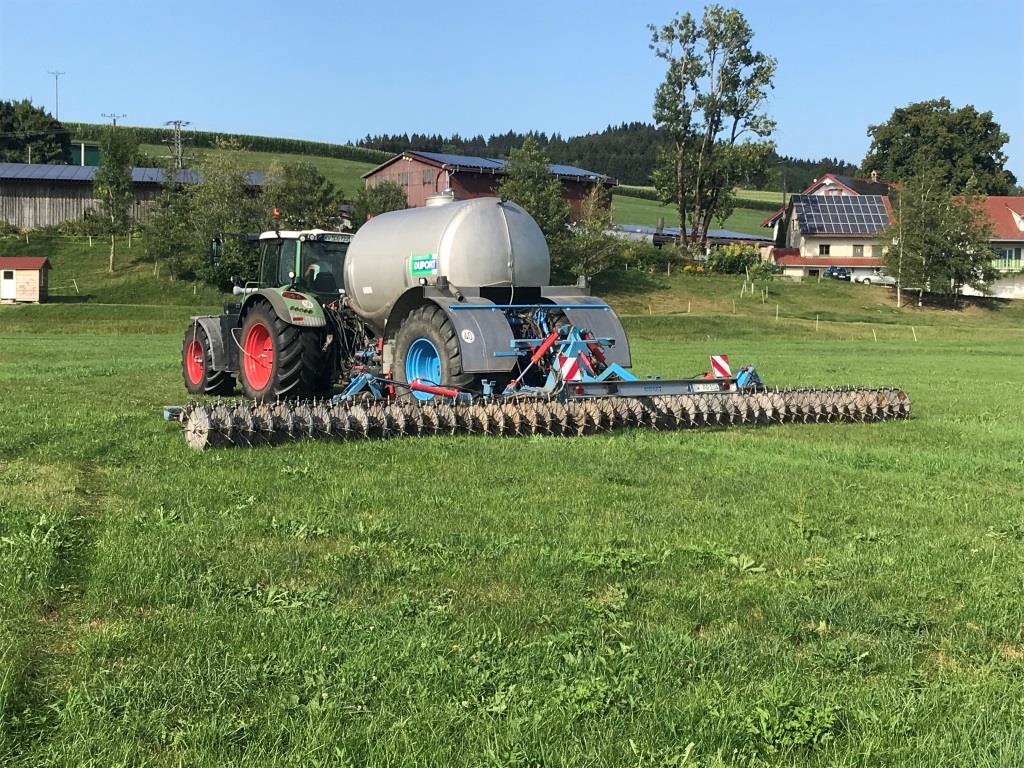

Ausbringung (Cultanverfahren)
Mit dem in der Anlage für Gärrestverdampfung gewonnen Ammoniumsulfat kann nach Kundenwunsch verschieden verfahren werden:
Direkte Eindosierung in den Gärrest
Das farmAS® wird direkt bei der Ausbringung in den Gärrest (eingedickte Flüssigphase) eindosiert.

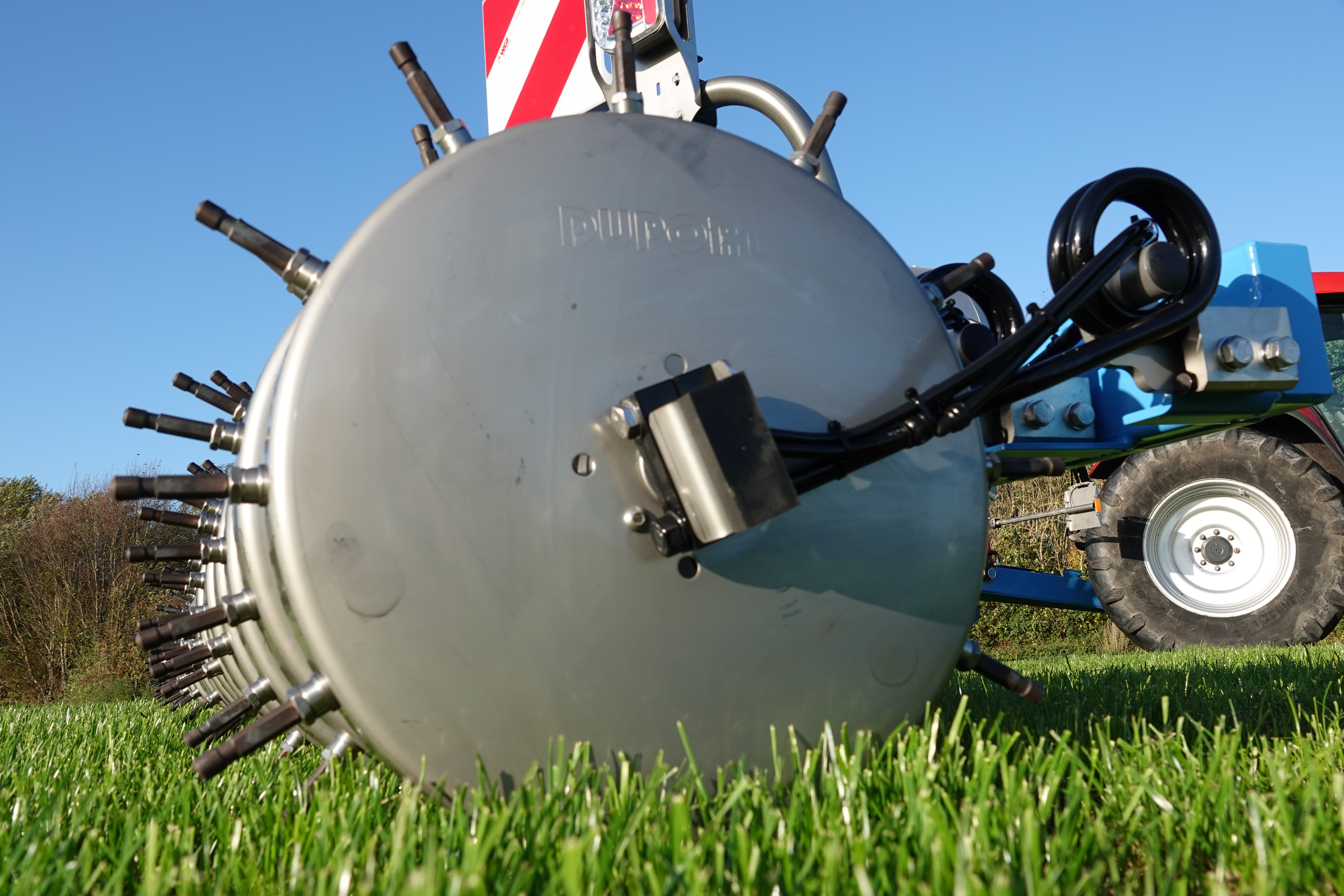

Funktion der Depot-Ausbringung
Einbringung des gesamten N-Bedarf in den Wurzelraum
einer Kultur.
- Ammonium kann bedarfsgerecht oder als Depot ausgebracht werden
- farmLC® kann vegetations- und kulturunabhängig ausgebracht werden
- Durch Depotdüngung werden bisher im Boden noch nicht verfügbare Nährstoffe genutzt
Destillatverwertung
Mit dem aus dem Verdampfungsprozess ausgeschleusten Destillat, das mittels Brüdenwäscher gereinigt wurde, kann je nach Kundenwunsch unterschiedlich weiter verfahren werden:
Nutzung des Destillats für betriebliche Zwecke
Verschiedene Möglichkeiten der betrieblichen Nutzung bieten sich hier an: Speicherung des Wassers für die Nutzung als Waschwasser für Stall und Flächen, als Verdünnungswasser für Pflanzenschutzmittel und flüssige Düngermittel etc.
Verdunstung des Destillats über den Nasskühlturm
Da ein Kühlaggregat für den Betrieb der Anlage notwendig ist, kann ein Teil des Wassers auch direkt kontinuierlich über einen Kühlturm verdunstet werden. Zusätzlich wird das gekühlte Wasser als Kühlmedium verwendet.
Indirekt- und Direkteinleitung des Destillats
Das Wasser wird kontinuierlich, ggf. kombiniert mit einem vorgeschalteten Destillataufbereitungsmodul in einen Vorfluter eingeleitet oder kann versickert werden.
